一、貼標機功能描述

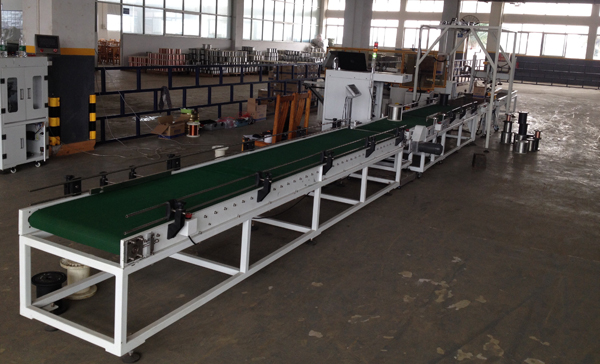

本生產線主要完成以下生產工藝流程的自動化，產品輸送、自動稱重、稱重信息即時打印貼標、包裝瓦楞紙箱自動開箱、人工輔助裝箱、十字轉向機構、外箱即時打印貼標、自動封箱。整條包裝線為只能自動化包裝線，稱重及產品信息及時導入客戶MES生產管理系統，能夠隨時查看生產批次及生產數量等信息。能夠起到防錯、自動品質檢測、防竄碼等作用。
二、貼標機設備特性
1）該產線集產品輸送、自動稱重、稱重信息即時打印貼標、包裝瓦楞紙箱自動開箱、人工輔助裝箱、十字轉向機構、外箱即時打印側面貼標、自動封箱等設備于一體。高度自動化集成，能夠接近于無人化操作；
2）該設備結構設計緊湊，調整方便，占地面積?。?/div>
3）該設備可大大減少勞動力，提高生產效率，降低成本；
4）可根據客戶包裝需要的不同而進行個性化設計和制造；
5）是一種機、電、氣一體化的高科技產品；
6）適用于多種物料的組裝貼標，自動包裝等應用范圍廣，可以兼容一定高度的尺寸變化；
7）在線打印的重量信息標簽、產品捆綁匯總信息與MES系統對接；
8）各標準電氣件均采用進口品牌，確保設備運行的穩定性；
9）標簽打印機采用原裝進口Zebra 105 Plus 300dpi打印機。
三、貼標機技術參數
技術參數詳見各工站單機。
3.1草履帶輸送線
線體寬度： 250-800mm，本輸送線體寬度為：700mm；
線體高度： 750mm，范圍500-1000mm；
線體長度：單段驅動最長3-10m，由客戶選定 ；
傳動方式：皮帶傳動，主軸提供摩擦力使得產品向前移動；
輸送速度 ：2-20米/分 ；
框架材質 ：鋁型材、碳鋼 ；
帶電設置 ：線體內設導電輪，工板上設導電排，可實現帶電輸送，已完成調測試功能 ；
使用電源 ：單相220V 或三相380V 50Hz；
3.2后段裝箱動力滾筒線
滾筒材質：鍍鋅、鍍鋁、不銹鋼、pvc材料等。
滾筒形式：雙鏈輪錐型滾筒；O型槽滾筒、普通錐型滾筒。
滾筒長度：一般為500~1200mm；可根據用戶需求定制。
線體支架：不銹鋼、鋁型材、碳鋼噴塑等。
輸送速度：一般為10~30M/min；可根據用戶需求采用變頻調速連續運行。
非標的動力滾筒線根據具體的要求進行定制。
3.3 自動稱重即時打印貼標機
稱重方式：在線式自動稱重；
稱重機：標配梅特勒多利多稱重稱；
數據傳輸：由稱重機儀表于電腦通過USB口連接，或者是通過以太網；
稱重數據打?。簶伺鋃ebra 105 Plus 300dpi熱轉印打印機；
貼標方式：流水線在線式平板壓貼；
貼附位置：銅線內襯頂部；
設備尺寸：稱重段：L:1000*W:800*H750mm（可定制）；
貼標段：L:1100*W:600*1350mm（根據實際物料決定）；
貼標方式：流水線在線式平板壓貼；
電源：單相220V;
功率：600W;
氣源：0.6±0.1Mpa；
設備重量：102KG;
3.4瓦楞紙箱自動開箱機
封箱寬度：150mm~400mm；
封箱高度：100mm~400mm；
封箱長度：250mm~450mm；（最小規格不能一同存在）
臺面高度：600mm~700mm；
外形尺寸：L2000 mm ×W1900 mm ×H1450mm，（不含前后滾筒架）；
封箱速度：12箱/分鐘；
適用電源：220V,50Hz；
設備功率：200W;
適用膠帶：W（48、60、75）mm×L1000；
機械重量：450kg。
3.5半自動裝箱機
裝箱方式：2*2；2*3；1*2等三種排列方式；
動力：電動葫蘆；
操作方式：人工將掛鉤放置于銅線內孔處由電動葫蘆提升；
電源：單相220V;

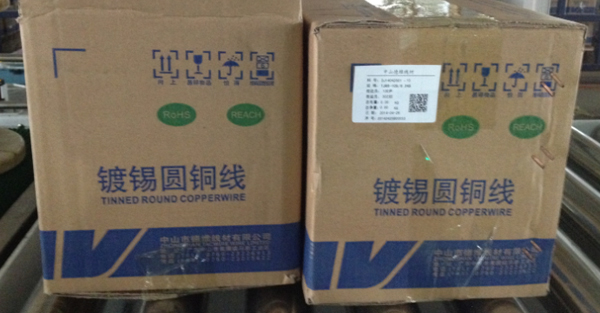

3.6瓦楞紙箱側面實時打印貼標機
打印機：Zebra 105 Plus；
打印解析度：300dpi（可打印中文）；
貼標精度：±1.5mm（不計產品及標簽誤差）；也可定制高精度機型；
物料尺寸：寬度100~1000mm，長度：200~2000mm；
設備產能：5~20件/min；（與物料尺寸及標簽尺寸有關）；
適用標簽：不干膠單排卷裝透明/不透明標簽，半透明格拉辛底紙，標簽卷內徑 Φ76.2mm，最大標簽卷外徑為Φ200mm；標簽底紙寬度16~110mm，標簽進料寬度不得超過100mm；
運動方向：可以從左至右，也可從右至左，（需選定好進料方向）；
外形尺寸：800*600*1500；
輸送線高度：850±50mm；（可定制）
重量約100Kg；
設備總功率：740W；
電源：220V±5% 50/60Hz；
氣源：0.6±0.1Mpa。300L/min；
通訊端口：RS232或者RS485；
使用環境：0~50℃。
3.7自動折蓋封箱機
封箱寬度：150mm~500mm；
封箱高度：150mm~500mm；
封箱長度：200mm~600mm；
臺面高度：600mm~700mm；
外形尺寸：L1770 mm ×W850 mm ×H1520mm；（不含前后滾筒架）
封箱速度：0-20m/min；
適用電源：單相/三相，220V/380V,50Hz/60Hz；
設備功率：400W;
適用膠帶：W（48、60、75）mm×L1000y；
機械重量：250kg。
四、貼標機應用領域
本機主要適用于電子、五金、通訊、電線電纜半導體行業。
