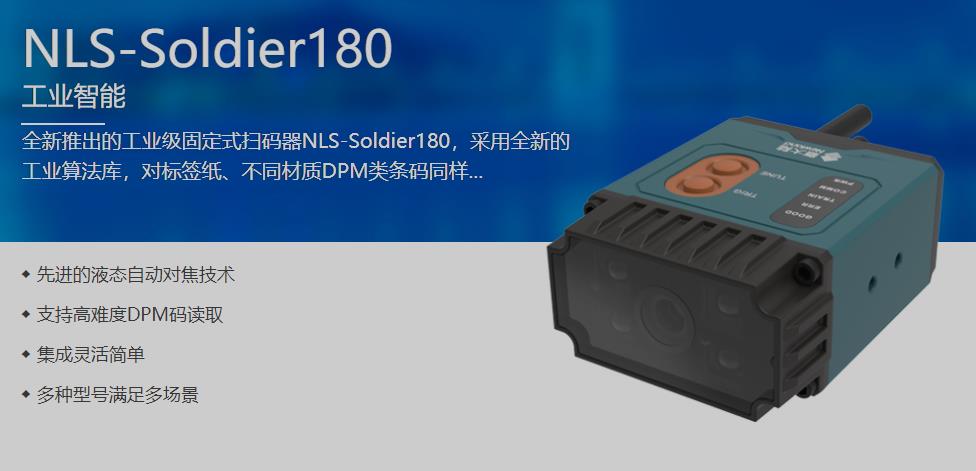

新大陸全新推出的工業級固定式掃碼器NLS-Soldier180，采用全新的工業算法庫，對標簽紙、不同材質DPM類條碼同樣具有穩定的識別能力，并且配有調焦鏡頭以及豐富配件，為您帶來強悍的讀碼性能。是應用在電子、汽配、金屬制造業、新能源等行業的理想產品。
- ◆ 先進的液態自動對焦技術
-
通過液態鏡頭自動調焦，Soldier180 可實現快速有效的對焦控制，實現讀取的高度靈活性。
- ◆ 卓越的 DPM 解碼能力
-
Soldier180 提供 120 萬像素高分辨率傳感器，內置紅色高亮 LED 光源，并且采用新一代工業解碼算法，對鐳雕、打點等直接元件標識（DPM）條碼都具有強大的解碼能力。
- ◆ 豐富的通訊接口
-
集成了以太網/RS232/USB 接口，并支持 IO 端口輸入輸出。
- ◆ 快速且豐富的配置方式
-
通過軟件 NSet，可以對掃描器進行多樣化的配置，包括組網、多碼、通訊等功能，并在設備上和軟件中配備強大的 AutoLearn 自學習功能，可以達到一鍵式完成圖像和調焦設置，極大地提高了讀碼器配置的便利性。
- ◆ 高防護等級與緊湊尺寸
-
具備 IP65 防護等級，小尺寸設計，適合于環境復雜以及較為緊湊的工業環境中。
- ◆ 多種型號滿足多場景
-
提供 Soldier180N 及 Soldier180S 兩種角度版本，以及對應小角度偏振版本，可滿足不同的應用需求。
技術參數
|
掃描性能 |
圖像傳感器 |
|
CMOS |
|||
|
像素 |
|
1280 × 960 |
||||
|
照明 |
|
紅色高亮光源 |
||||
|
對焦 |
|
單點激光650nm |
||||
|
識讀碼制 |
2D |
QR Code, Micro QR, Data Matrix, PDF417 |
||||
|
1D
|
EAN-13,EAN-8,UPC-A,UPC-E,ISSN,ISBN,Codabar,Code128,Code93, ITF-6,ITF-14,Interleaved 2 of 5,Industrial 2 of 5,Standard 2 of 5,Matrix 2 of 5, Code 39,Code 11,MSI-Plessey, Plessey, Deutsche14, Deutsche12. |
|||||
|
識讀精度 |
|
≥2mil |
||||
|
典型識讀景深 |
型號 |
Soldier180N |
|
Soldier180S |
|
|
|
物距/mm |
1Dmin.code |
2Dmin.code |
1Dmin.code |
2Dmin.code |
||
|
40 |
2 mil |
3 mil |
2 mil |
2 mil |
||
|
65 |
3 mil |
4 mil |
2 mil |
2 mil |
||
|
80 |
4 mil |
5 mil |
2 mil |
2 mil |
||
|
105 |
4 mil |
7 mil |
3 mil |
3 mil |
||
|
150 |
4 mil |
10 mil |
3 mil |
4 mil |
||
|
190 |
5 mil |
10 mil |
3 mil |
4 mil |
||
|
225 |
5 mil |
12 mil |
3 mil |
4 mil |
||
|
375 |
8 mil |
15 mil |
4 mil |
7 mil |
||
|
500 |
12 mil |
20 mil |
6 mil |
10 mil |
||
|
1000 |
25 mil |
40 mil |
15 mil |
20 mil |
||
|
運動容差 |
|
最高2m/s |
||||
|
條碼靈敏度
|
傾斜(pitch) |
±45° |
||||
|
旋轉(tilt) |
360° |
|||||
|
偏轉(skew) |
±45° |
|||||
|
視場角度
|
|
NLS-Soldier180N：水平38°垂直28.7° NLS-Soldier180S：水平15.2°垂直11.3° |
||||
|
符號反差 |
|
≥25% |
||||
|
機械/ 電氣參數 |
通訊接口 |
|
RS-232,USB,10M/100M 以太網 |
|||
|
外觀尺寸(mm) |
|
45(W)×59.2(D)×25(H) |
||||
|
重量 |
|
192g |
||||
|
提示方式 |
|
蜂鳴器，指示燈 |
||||
|
工作電壓 |
|
10~30VDC |
||||
|
電流@24V DC
|
電力消耗 |
典型 120mA（2.88W）最高 180mA（4.32W） |
||||
|
待機電流 |
60mA |
|||||
|
環境參數
|
工作溫度 |
|
-20℃~+50℃ |
|||
|
存儲溫度 |
|
-40℃~+70℃ |
||||
|
相對濕度 |
|
5%~95%(無凝結) |
||||
|
靜電防護 |
|
±16kV(空氣放電) ±8kV（直接放電） |
||||
|
防護等級 |
|
IP65 |
||||
|
國際認證 |
FCC Part15 Class B, CE EMC Class B, RoHS,光生物安全 |
|||||
|
配件列表
|
數據線 |
以太網線 |
以太網數據線，用來連接本機和網絡端口 |
|||
|
USB+RS232+I/0端子 |
三合一數據線，用來連接本機和I/0輸入輸出 |
|||||
|
適配器 |
輸入100~240V 輸出DC 24V/1.5A |
|||||
