本產品是一款多功能的RFID數據采集終端，采用無線數據傳輸方式，支持WIFI數據傳輸，支持ISO14443-A、ISO18000-2、ISO-18000-6C協議，可讀取125KH、13.56M、915M頻段射頻卡。合理的人機操作界面，提供led顯示屏和單點觸摸按鍵，開放xp系統軟件開發接口，支持以太網通信方式，可以方便地組建自動化產線系統。
本產品廣泛應用于MES系統領域，可實現工業自動化設備的集中控制和數據采集。

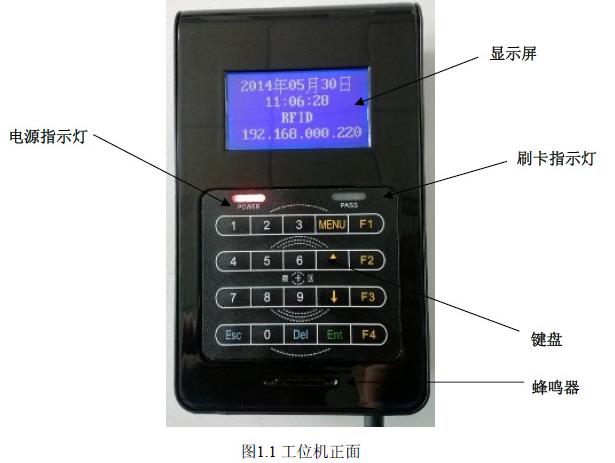

1.1 外形結構
1.2 參數及特性
| 電源 | 電壓:DC 1V，內正外負 ；功率 < 4W |
| 工作環境 | 溫度：0℃-70℃；濕度：10% ～ 90% |
| 工作頻率 | Mifare系列：13.56MHz ID系列：125KHz |
| 卡操作距離 | Mifare系列≥4CM； ID系列≥5CM |
| 卡讀寫時間 | 小于0.2秒 |
| 通訊方式 | 以太網、無線網（WIFI） |
| WIFI標準 | 兼容2.4G 802.11b/g/n |
| 加密類型 | 支持WEP/WPA2 |
| WIFI發射功率 | 18dBm/15dBm/13.5dBm |
| WIFI接收靈敏度 | -70dBm |
| 體積 | 175mm×105 mm ×32 mm |
2.1 輸入輸出擴展接口定義RJ45對應接口說明表
| RJ45 | 說明 |
| 1腳 | 第一路信號輸出引腳正端 |
| 2腳 | 第二路信號輸出引腳正端 |
| 3腳 | 為空 |
| 4腳 | 第二路信號輸出引腳負端 |
| 5腳 | 第二路信號輸出引腳負端 |
| 6腳 | 12VDC |
| 7腳 | 信號輸入負端 |
| 8腳 | 信號輸入正端 |
注釋:機器出廠默認為開關信號輸出（2路）,也可通過設置機器內部跳線改為輸出12VDC的電壓信號；1路輸入信號可為開關信號或12VDC的電壓信號;
2.2 輸出接線圖

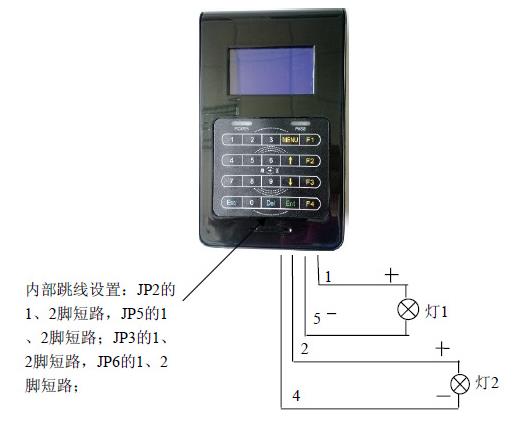

2.2.1電壓信號輸出接線
說明：工位機內部采用短路帽按圖中左邊說明進行跳線設置后，工位機可為外接設備提供兩路的12VDC電壓信號，RJ45水晶頭1、5腳為燈1接線柱，其中1腳為12VDC；2、4腳為燈2接線柱，其中2腳為12VDC；如需外接其他設備請參照上圖接線原理及外接設備的說明書。

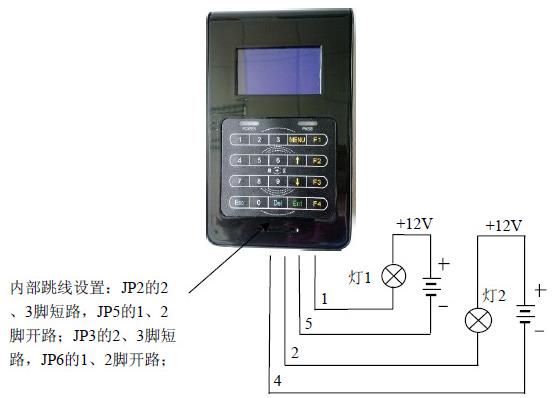

2.2.2開關信號輸出接線
說明：工位機內部采用短路帽按圖中左邊說明進行跳線設置后，工位機可為外接設備提供兩路的開關信號，RJ45水晶頭1、5腳為燈1的開關，2、4腳為燈2的開關，此接法需要給燈外接12VDC的電源；如需接其他設備，請參照上圖接線原理及外接設備的說明書。
2.3 輸入信號接線圖

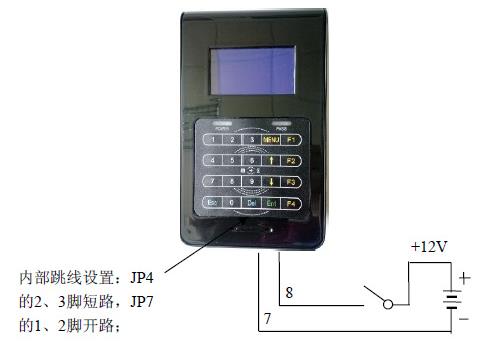

2.3.1電壓信號輸入接線
說明：工位機內部采用短路帽按圖中左邊說明進行跳線設置后，工位機可接受外設的一路電壓信號輸入，信號輸入時RJ45水晶頭的8腳接12V電壓的正端，7腳接12V電壓的負端。

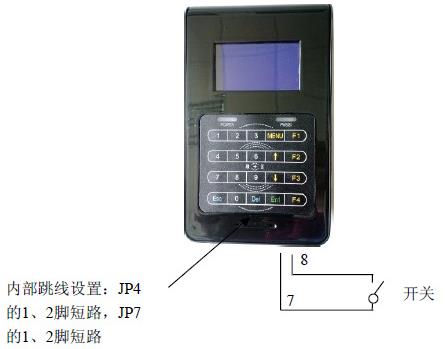

2.3.2開關信號輸入接線
說明：工位機內部采用短路帽按圖中左邊說明進行跳線設置后，工位機可接受外設的一路開關信號輸入，信號輸入時RJ45水晶頭的8腳接開關的一端，7腳接開關的另一端。
使用流程及注意事項：
1、開始wStart> 、 停止>wStop必須成對使用，調用>wStart成功后 才能調用其他函數，當需要關閉服務端時調用>wStop；
2、為前綴的函數是應答函數，這些函數返回的合計字節數需要通過回調函數返回，對工位機的操作盡量以應答函數為主。
